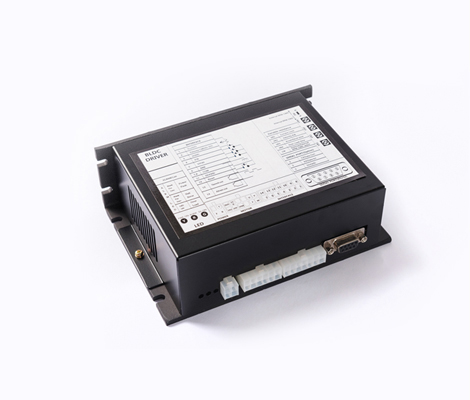

Standard BLDC Motor Drive (A02/A04)

220 VAC

400W
200W

적용분야

  • 자동화 장비
  • 반도체 생산장비
  • 이송 기계, 포장 기계
  • 헬스 기구

특징

  • 내부/외부 속도 지령
  • 속도 제어 및 전류 제한 기능
  • 편리한 운전
  • 전용 로더에 의한 운전 및 설정 기능

사양

항목 A02 A04
정격 전류 [A] 1 2
최대 전류 [A] 2.5 4.5
전원 입력 단상 220VAC,
+10% to -15%, 50/60Hz
제어 기능 속도 제어, 100 ~ 10,000rpm
제어 방식 구형파 PWM 제어
입력 신호 F/R, SVON, Brake, Alarm RST, Select internal speed
출력 신호 Speed Out, Alarm Out (Open collector type)
보호 기능 과전류, 파라미터 이상, 홀센서 이상
상태 표시 Power LED, Alarm LED, SVON LED
피드백 센서 홀 센서

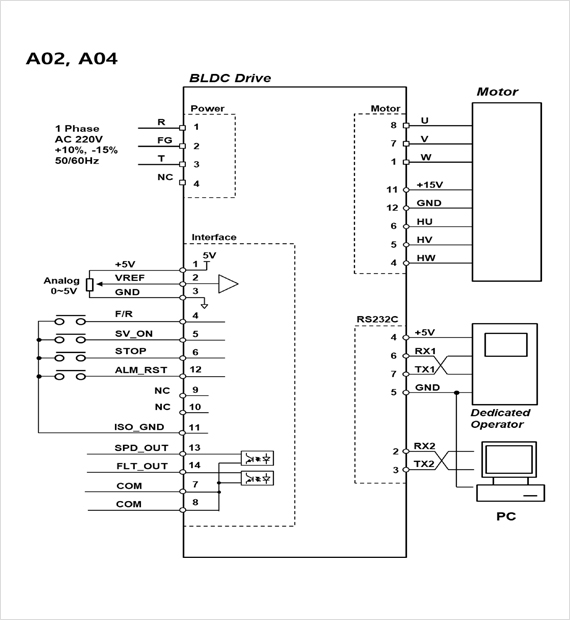

결선도

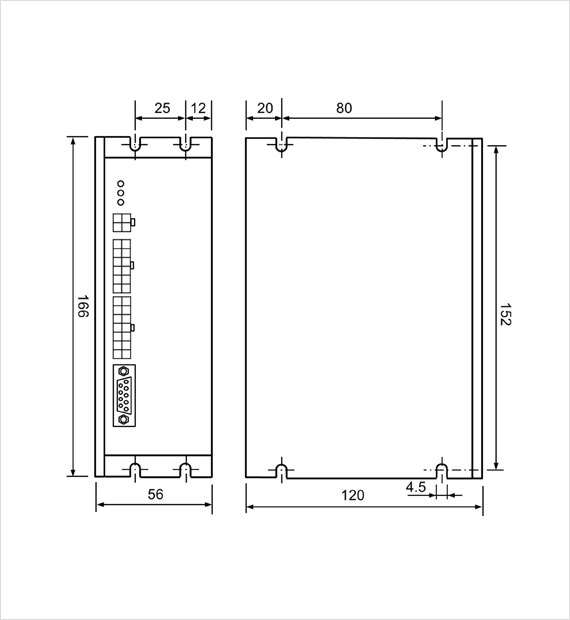

치수 [mm]
