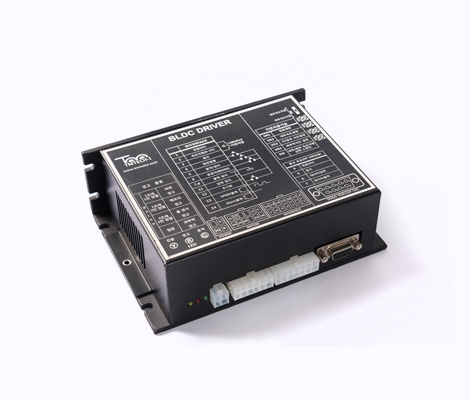

Sensorless BLDC Motor Drive (A04-SL)

220 VAC

400W

적용분야

  • 펌프
  • 공기조화용 쿨링팬

특징

  • 센서리스 제어
  • 속도 제어 및 전류 제한 기능
  • 편리한 운전

사양

항목 A04_SL
정격 전류 [A] 2
최대 전류 [A] 4.5
전원 입력 단상 220VAC,
+10% to -15%, 50/60Hz
제어 기능 속도 제어, 500 ~ 5,000 rpm
제어 방식 구형파 PWM 제어
입력 신호 F/R, SVON, Brake, Alarm RST, Select internal speed
출력 신호 Speed Out, Alarm Out (Open collector type)
보호 기능 과전류, 파라미터 이상
상태 표시 Power LED, Alarm LED, SVON LED

결선도

치수 [mm]
