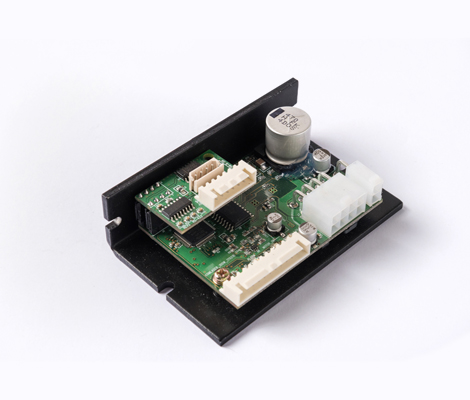

BLDC Motor Drive with DC Input (D01)

24 VDC

100W

적용분야

  • 스마트 톨링 시스템
  • 자동화 장비
  • 헬스 기기

특징

  • 속도 제어 및 전류 제한 기능
  • 편리한 운전
  • 전용 로더에 의한 운전 및 설정 기능

사양

항목 D01
정격 전류 [A] 5
최대 전류 [A] 10
전원 입력 24VDC ± 10%
제어 기능 속도 제어, 300 ~ 5,000 rpm
제어 방식 구형파 PWM 제어
입력 신호 F/R, SVON, Alarm RST, Run/Stop
출력 신호 Speed Out, Alarm Out (Open collector type)
보호 기능 과전류, 저전압/과전압, 홀 센서 이상
피드백 센서 홀 센서

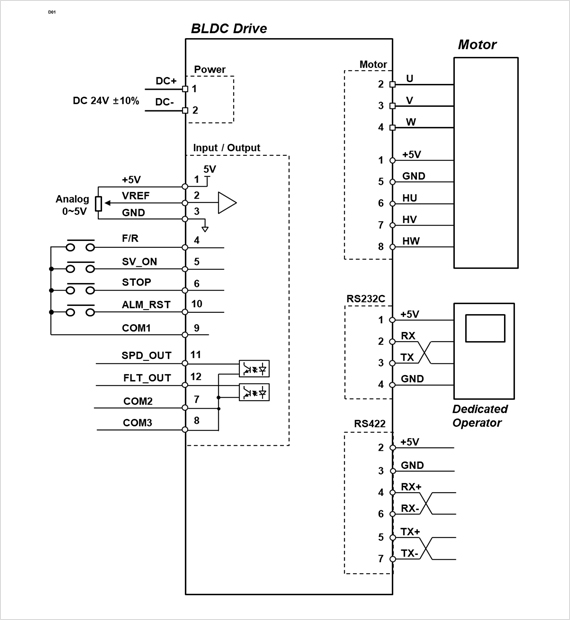

결선도

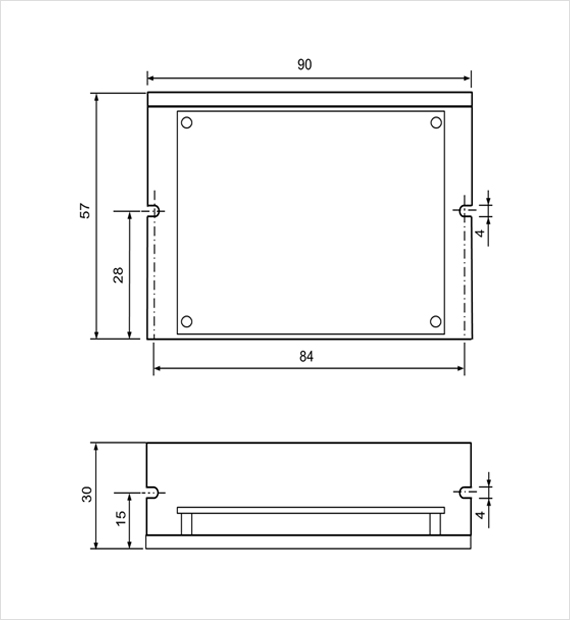

치수 [mm]
