DC-DC Converter
HOME·제품소개·Automobile, EV·
DC-DC Converter
적용분야
- 자동차용 ISG의 LDC(Low-voltage DC-DC Converter)
특징
- 외부 입출력 신호에 대한 Isolation 전원 적용
- 스위칭 노이즈 저감을 위한 Snubber 회로 설계
- 전자기파 적합성(EMC) 확보
사양
| 항목 | Bi-directional DC-DC Converter | |
|---|---|---|
| 전압 범위 (48V급) | 30 ~ 54 V | DC-link voltage (충전 전압 48 V) |
| 전압 범위 (12V급) | 10.5 ~ 15.2 V | DC-link voltage (충전 전압 14.4 V) |
| 출력 전압 허용오차(48V) | 3 % | Battery connected resistive load for rated power |
| 출력 전압 허용오차(12V) | 3 % | Battery connected resistive load for rated power |
| 정격 출력 | 1.8 kW | - |
| 효율 | 94% | Peak efficiency |
| 효율 | 90% | 300W < Power < 1.8kW |
| 확장전압 범위(48V급) | Low: 19.5 ~ 30 V Over: 54 ~ 60V |
|
| 확장전압 범위(12V급) | Low: 6.5 ~ 10.5 V Over: 15.2 ~ 16V |
|
| 동작 온도 | - 40 ºC ~ 85 ºc | |
| 냉각 방식 | Air cooling | |
| 보호 등급 | IP65 | |
| EMC, 진동기준 | OEM 기준 만족 | |

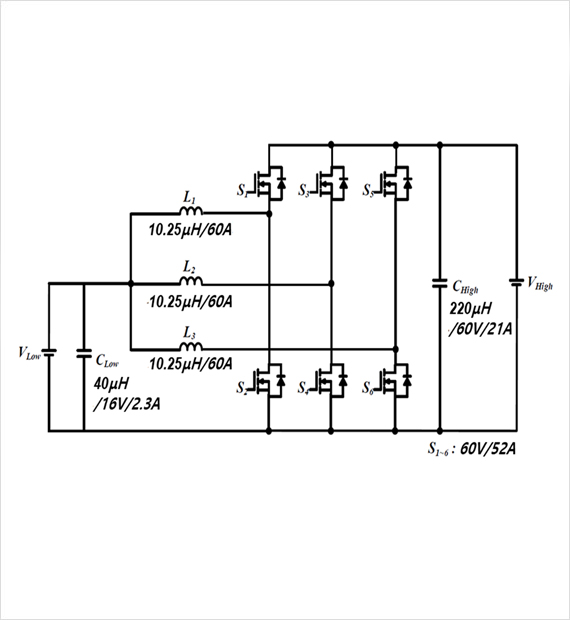

결선도
치수 [mm]
