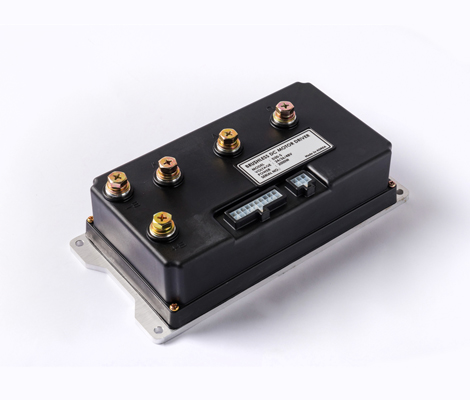

BLDC Motor Drive with DC Input (D20)

HOME·제품소개·Automobile, EV·

BLDC Motor Drive with DC Input (D20)

24~48VDC

1.5kW

적용분야

  • 농기계
  • 산업 차량, 전기 대차
  • AGV (무인 운반차)

특징

  • 외부 속도 지령
  • 속도 제어 및 전류 제한 기능
  • 편리한 운전
  • 전용 로더에 의한 운전 및 설정 기능

사양

항목 D20
정격 전류 [A] 62
최대 전류 [A] 150 (1min)
전원 입력 24 ~ 48VDC
제어 기능 속도 제어, 100 ~ 5,000 rpm
제어 방식 구형파 PWM 제어
입력 신호 Throttle, F/R, Brake
출력 신호 Open drain type Output (30A) 2 ports
(Ext. Relay, Fan … etc.)
보호 기능 과전류, 저전압/과전압, 과부하, 과열 홀 센서 이상
피드백 센서 홀 센서

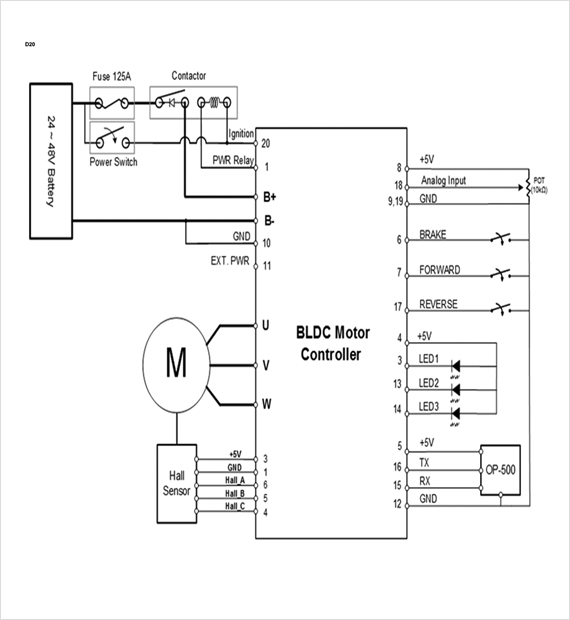

결선도

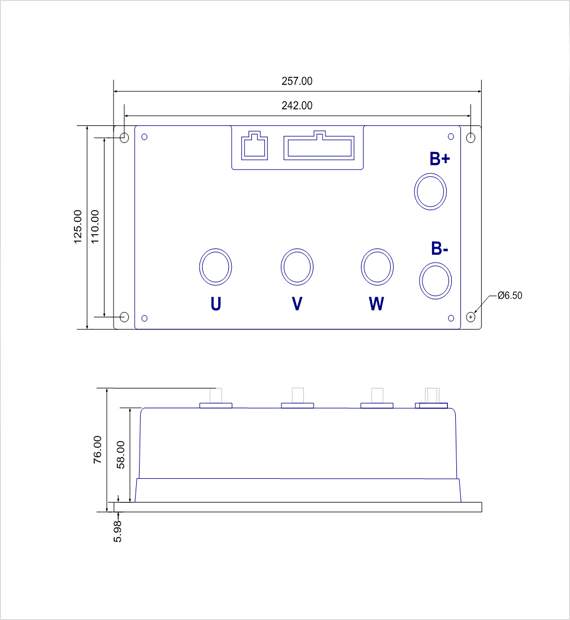

치수 [mm]
