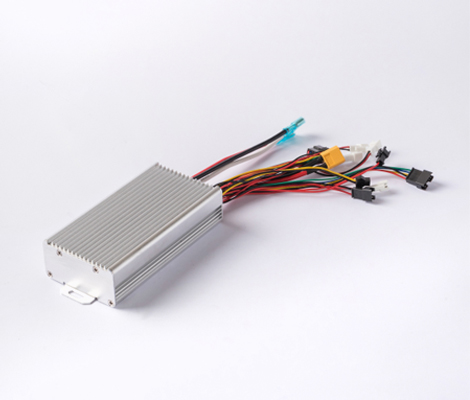

BLDC Motor Drive with DC Input (D05)

24~48VDC

500W

적용분야

  • 전동 스쿠터
  • 농기계, 산업 차량
  • 전동 대차, 전동 휠체어

특징

  • 외부 속도 지령
  • 속도 제어 및 전류 제한 기능
  • 편리한 운전
  • 전용 로더에 의한 운전 및 설정 기능

사양

항목 D05
정격 전류 [A] 20
최대 전류 [A] 40
전원 입력 24 ~ 48VDC
제어 기능 속도 제어, 100 ~ 5,000 rpm
제어 방식 구형파 / 정현파 PWM 제어
입력 신호 Key On/Off, Throttle, F/R, Brake
출력 신호 Speed Out, Alarm Out (Open collector type)
보호 기능 과전류, 저전압/과전압, 과부하, 과열 홀 센서 이상
피드백 센서 홀 센서

결선도

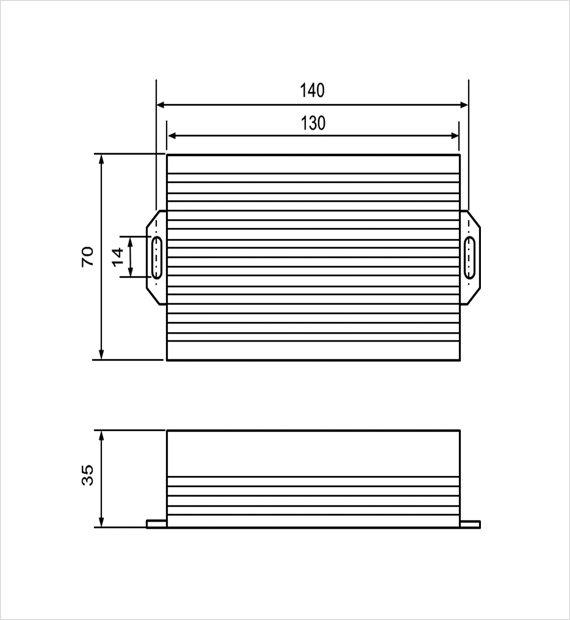

치수 [mm]
