ISG Drive for Automobile
HOME·제품소개·Automobile, EV·
ISG Drive for Automobile
적용분야
- 자동차용 ISG (Integrated Starter and Generator) 구동
특징
- ISG는 하이브리드 차량과 재래식 차량에 장착하는, 비용 효율적이며 환경 친화적인 해법
- 외부 입출력 신호에 대한 Isolation 전원 적용
- 스위칭 노이즈 저감을 위한 Snubber 회로 설계
- 전자기파 적합성(EMC) 확보
사양
| 항목 | ISG Driver for Automobile |
|---|---|
| 적용 모터 | IPMSM |
| 정격 전류 [A] | 147 |
| 최대 전류 [A] | 424 |
| 전원 입력 | 30 ~ 54V (Nominal 45V) |
| 전원 장치 | Discrete type power MOSFET |
| 냉각 방식 | Air type |
| 동작 온도 | - 40ºC ~ 85ºC |
| 정격 출력 (kW) | 4 |
| 최대 출력 (kW) | 12 |
| 최대 효율 (%) | 94 % |
| 피드백 센서 | VR-type resolver |
| 속도 제어 범위 | 6,000rpm/15,000rpm |

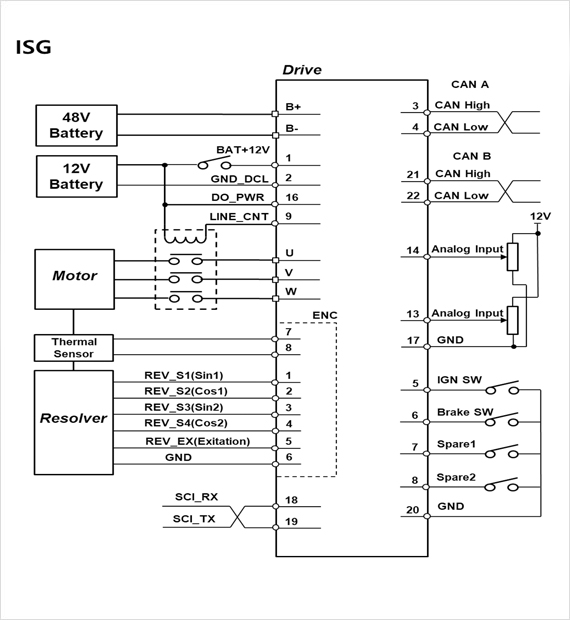

결선도

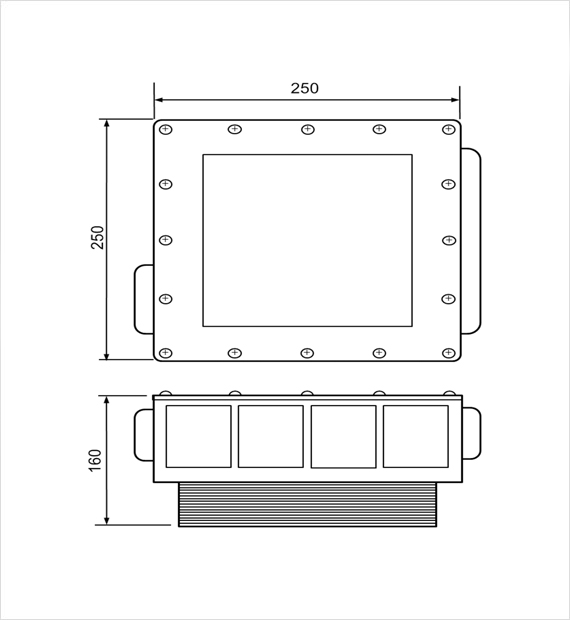

치수 [mm]
